聚氨酯岩棉夹芯板应用变电站施工流程及注意事

返回列表 发布日期：2020-01-16

说明

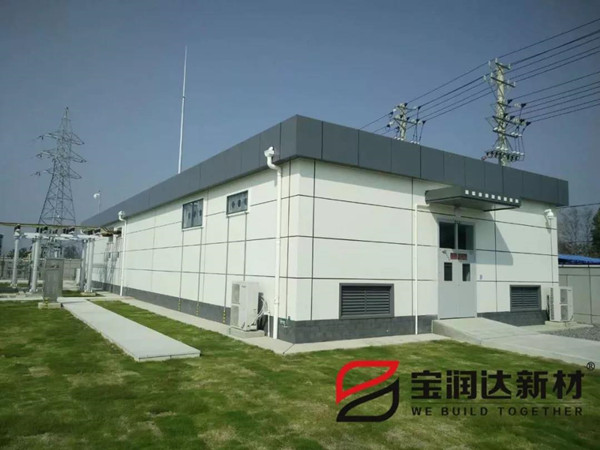

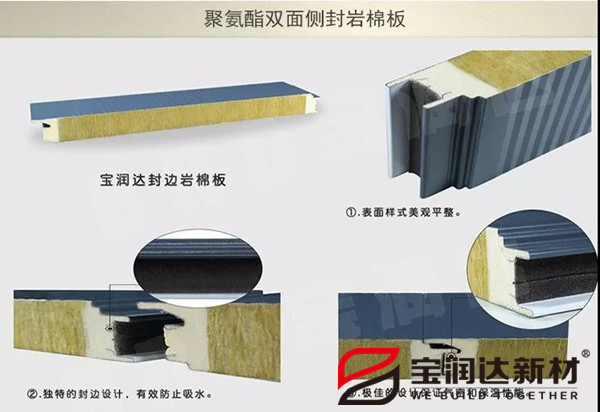

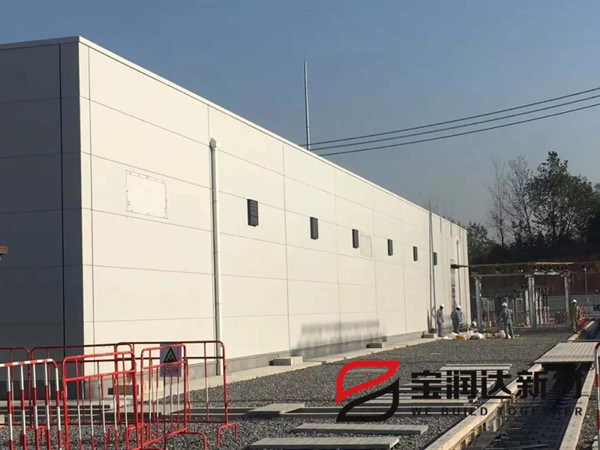

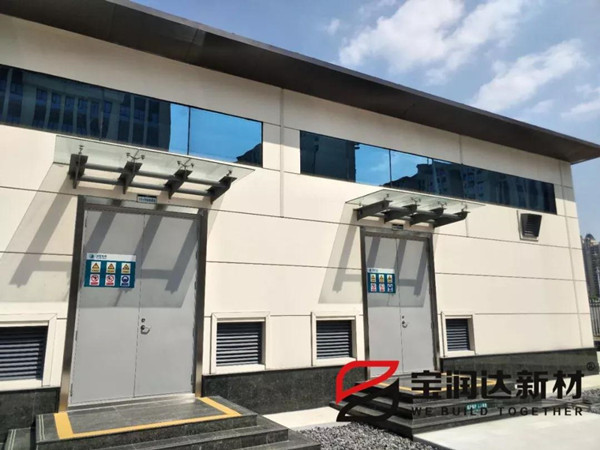

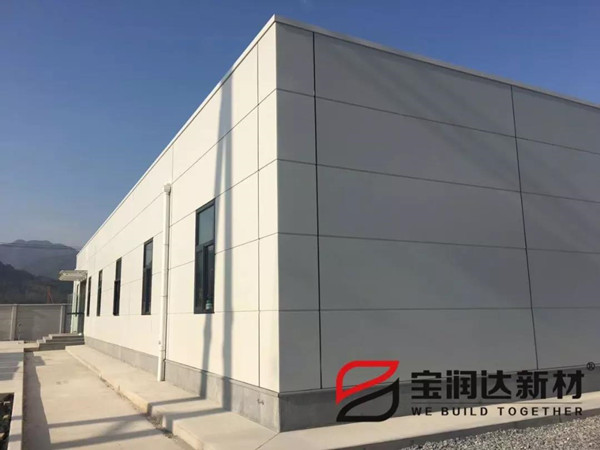

以下变电站工程外墙围护均采用宝润达生产的新型聚氨酯岩棉夹芯板，该板具有良好的防水效果，防火A级，外观美观，施工快捷等优点。

一、三通一平

1、接桩

现场桩位移交人应为业主项目部成员，并需在桩位移交书上签字确认。

2、复测方格网

场地树木、房屋等清理后，场地平整前，一般按照5m×5m方格网进行复测。如复测后计算出的土方量和图纸设计量有较大误差（达到200m³），需第一时间通知施工技术科和经营计划科，经过科室复核无误后，项目部应立即联系业主、监理和设计部门，要求重新核实标高和土方量。

3、地表土清理

站内参与土方平衡的淤泥、垃圾土方量较大时，在进场施工前应联系业主、设计部门，协商站外堆放地点，为站区工作全面开展提供条件。

聚氨酯岩棉夹芯板施工前，土方需清理场地表面含淤泥、耕植土、杂草、树根等地表土，并存放于场地的合适位置，避免二次倒运。站区回填土源应采取有效防雨覆盖措施。

二、基坑支护、井点降水施工

通常室内变电站选址在邻近小区或地址条件较差处，站区土方需进行换填，基础施工过程中需进行基坑支护，地下水位较高的还需进行井点降水施工，涉及到此类施工的工程，应和业主、监理沟通，要求设计单位对此类项目专门进行设计，按要求进行施工，确保安全。

三、接地网施工

在聚氨酯岩棉夹芯板施工建筑物基础阶段，埋设接地主网。接地材料为铜质的，需提前备料。图纸到场后，需核对接地材料用量，发现设计量不够，及时和设计部门人员联系解决。交付电气安装前，联系电气测量接地网电阻值，如达不到设计要求，及时和设计部门人员联系解决。

四、挡土墙、围墙、护坡施工

变电站尽早施工挡土墙、围墙，实行封闭管理；有护坡的围墙段，先施工护坡、后施工围墙。在施工挡土墙或围墙基础时，按图纸设计埋设主排水管、进站电缆沟、电气埋管、接地引出线等。

五、建筑物施工

1、基础及主体施工

（1）地基处理；（2）基础、防水及地下室施工；（3）室内、外脚手架搭设；（4）聚氨酯岩棉夹芯板框架施工。一般二层至屋面涉及若干个标高，施工时应按照由低到高的顺序，依次封顶。

2、其他需要注意的事项

在建筑物施工中需注意以下环节：（1）有地下室层的工程，先施工桩基、垫层，再施工防水层，在室外土方回填前，将地下室外墙防水施工完毕；（2）基础至±0.000且室外散水坡土方回填完毕后，设置外脚手架硬化层，并砌筑好落水管雨水井、留设出水埋管；（3）外墙脚手架搭设前，散水坡处室外电缆沟施工完毕；（4）在主体结构施工前，室内电缆沟主体施工完毕，电缆沟砌筑前，需进行排版，杜绝异型盖板；（5）内、外脚手架立杆严禁架设在地圈梁上，合理规划墙体砌筑时间；

（6）室内满堂脚手架拆除前，顶棚批灰完毕；（7）垂直运输采用吊车；（8）外墙脚手架拆除前，屋面防水、保温和外墙装饰施工完毕；（9）墙体砌筑完毕后的静置时间不少于30d，墙体分层粉刷间隔时间不少于2d；（10）聚氨酯岩棉夹芯板屋面防水施工前应进行交接验收，具备条件方可施工；（11）结构中的预埋管（盒）应由土建队伍施工；及时储备墙体砌筑材料；交付电气安装前应进行交接验收，涉及电气安装的房间在交付安装前将窗体安装完毕；（12）穿墙套管板施工时，注意防水处理；

（13）开关室处于回填较深区域，建议设计对室内地坪采用水泥搅拌桩或伐板基础处理，以防沉降。（14）接地断接卡、室内外爬梯等需认真核对图纸并按照规范要求施工；（15）建议业主项目部邀请变电站运行人员参加图纸会检，对涉及装饰修改事项在会议纪要中明确。

六、其他施工

1、道路安全文明施工层施工

催要影响道路施工的相关图纸，尽早安排时间段施工进站道路、道路安全文明施工层和过道路电缆沟（排管）。

2、室内设备基础处理施工：如地质条件较差，应随建筑物基础处理一道施工。

3、接地主网、支网施工

接地主网施工完毕，要求变电进行接地主网电阻测试。

4、排水主网施工

站外排水管道在区域排水施工前尽量施工完毕，避免形成“盲管”。

七、安全文明施工布置

工程开始前，现场安全文明施工总体布置图和安全文明施工实施细则需编审完毕；临设布置按照分公司下发文件执行；工程正式开工后，需布置四牌一图和生产、办公临建的安全文明标示标牌；道路路基施工完毕后，区域围护布置到位；施工过程中，基坑硬围护、标示标牌布置到位；区域施工基本完毕、电气进场前后，宣传标语、区域围栏、区域责任牌、警示牌布置完毕，并及时维护。
